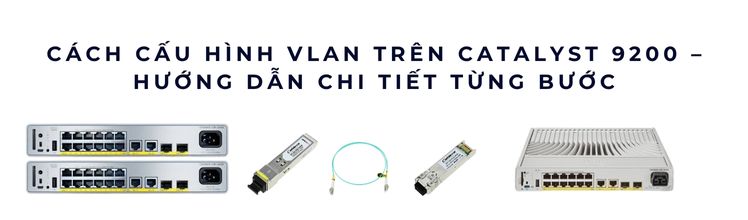

Cách cấu hình VLAN trên Catalyst 9200 – Hướng dẫn chi tiết từng bước

Cách cấu hình VLAN trên Catalyst 9200 – Giải pháp quản lý mạng hiệu quả

Khi nhìn vào VLAN trên Catalyst 9200, bạn có cảm giác gì?

Bạn mở bảng danh sách switch Catalyst 9200 và thấy hàng chục port, các cổng uplink và trunk, và tự hỏi: “Làm sao để phân chia VLAN cho phòng ban mà không ảnh hưởng đến hiệu suất mạng?” Cảm giác này khá phổ biến với các IT Manager, kỹ sư triển khai mạng hoặc kỹ thuật viên mới tiếp xúc với Cisco. VLAN là trái tim của việc phân tách lưu lượng mạng, nhưng việc cấu hình sai có thể dẫn đến mất kết nối, vòng lặp mạng hoặc thiếu bảo mật.

Với Catalyst 9200, bạn có thể tạo VLAN bằng CLI (Command Line Interface) hoặc WebUI, tùy vào trình độ kỹ thuật và nhu cầu quản lý mạng.

Ai nên cấu hình VLAN và tại sao?

Cấu hình VLAN không chỉ dành cho chuyên gia mạng; bất cứ ai quản lý hạ tầng IT trong doanh nghiệp SMB hoặc chi nhánh đều nên hiểu nguyên lý. VLAN giúp:

• Tách lưu lượng giữa các phòng ban (Kế toán, IT, Sales).
• Bảo mật dữ liệu, ngăn người dùng trái phép truy cập mạng nội bộ.
• Tối ưu băng thông, giảm broadcast và congestion.

Ví dụ, nếu bạn triển khai văn phòng 50 người với 3 phòng ban, việc tạo 3 VLAN riêng biệt giúp kiểm soát traffic hiệu quả, giảm xung đột IP, đồng thời dễ quản lý khi mở rộng mạng.

Cách cấu hình VLAN trên Catalyst 9200

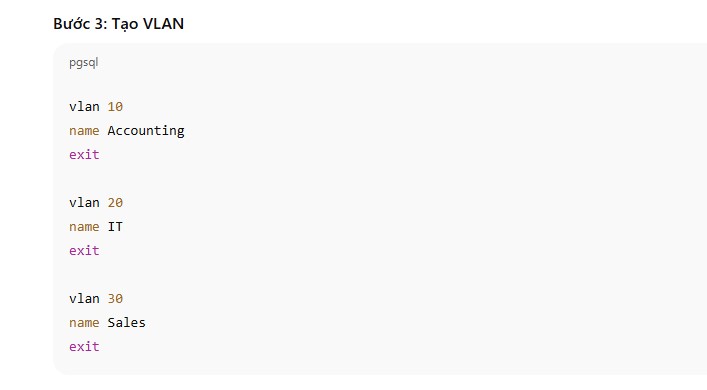

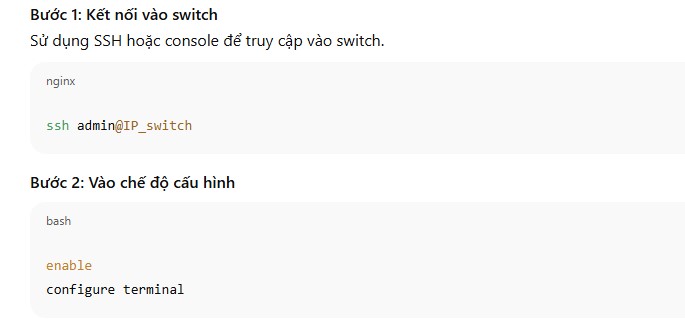

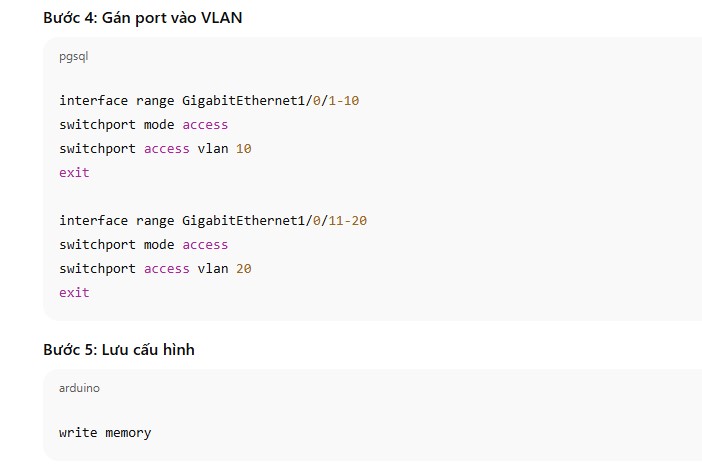

1. Cấu hình bằng CLI

2. Cấu hình bằng WebUI

1. Đăng nhập vào WebUI switch Catalyst 9200.
2. Vào Menu → VLAN Management → Create VLAN.
3. Nhập số VLAN, tên VLAN.
4. Gán port vào VLAN.
5. Áp dụng và lưu cấu hình.

WebUI thích hợp cho IT Manager hoặc kỹ thuật viên không quen CLI, nhưng CLI mạnh hơn khi triển khai nhiều switch hoặc tự động hóa.

Khi nào nên áp dụng VLAN?

• Khi tách phòng ban, chi nhánh, hoặc phân quyền mạng.
• Khi muốn triển khai Voice VLAN cho điện thoại VoIP.
• Khi kết hợp với PoE+ để cấp nguồn và phân quyền thiết bị.
• Khi cần tối ưu băng thông, giảm broadcast.

Lợi ích khi triển khai VLAN đúng cách

• Bảo mật dữ liệu: Chỉ những port trong VLAN mới truy cập được.
• Tối ưu băng thông: Giảm broadcast domain, hạn chế congestion.
• Quản lý dễ dàng: Dễ dàng thay đổi port, thêm thiết bị mới mà không ảnh hưởng các VLAN khác.
• Tích hợp PoE: VLAN kết hợp với PoE+ giúp phân quyền điện thoại, AP, camera dễ dàng.

Mẹo nâng cao khi triển khai VLAN

• Voice VLAN: Tách điện thoại VoIP khỏi dữ liệu văn phòng.
• Trunk Port: Dùng cho uplink giữa switch để truyền nhiều VLAN.
• VLAN Routing: Sử dụng Layer 3 để cho phép các VLAN giao tiếp khi cần.
• VLAN Naming: Dễ nhớ, dễ quản lý, ví dụ: VLAN_Accounting, VLAN_IT.
• Monitoring: Dùng Cisco DNA hoặc WebUI để theo dõi traffic VLAN.

Khi nào cần nâng cấp Catalyst 9200

• Khi số VLAN tăng lên >50 và switch hiện tại không đủ port.
• Khi muốn tích hợp stacking, QoS nâng cao hoặc Layer 3 routing.
• Khi cần bảo mật nâng cao với ACL, DHCP snooping, dynamic ARP inspection.

Địa chỉ tham khảo và mua hàng

Bạn nên tham khảo [cách cấu hình VLAN trên Catalyst 9200] để thực hiện từng bước chính xác, đồng thời mua switch tại nhà cung cấp uy tín như Siêu thị mạng để đảm bảo thiết bị chính hãng, hỗ trợ bảo hành và cập nhật phần mềm.

Đối với môi trường doanh nghiệp, việc phân chia VLAN giúp tách biệt phòng ban, tăng bảo mật và tối ưu lưu lượng mạng. Cách cấu hình VLAN trên Catalyst 9200 có thể thực hiện bằng CLI hoặc giao diện WebUI tùy trình độ kỹ thuật của người vận hành. Bạn có thể tham khảo hướng dẫn cấu hình Catalyst 9200 để thực thi theo từng bước và áp dụng trực tiếp.

Kết luận

Cấu hình VLAN trên Catalyst 9200 là bước quan trọng để tách biệt lưu lượng mạng, tăng bảo mật và tối ưu hiệu suất mạng. Việc chọn đúng VLAN, port, trunk, và sử dụng PoE+ đi kèm giúp văn phòng hoặc chi nhánh vận hành hiệu quả. Dù bạn dùng CLI hay WebUI, việc tham khảo hướng dẫn cấu hình Catalyst 9200 sẽ giúp triển khai nhanh, giảm sai sót và dễ dàng mở rộng mạng trong tương lai.

Câu hỏi thường gặp (FAQ)

1. VLAN là gì và tại sao cần trên Catalyst 9200?
2. Cách tạo VLAN bằng CLI khác WebUI thế nào?
3. Có thể gán nhiều VLAN cho cùng một port không?
4. VLAN Voice khác VLAN dữ liệu như thế nào?
5. Trunk port hoạt động ra sao?
6. Catalyst 9200 hỗ trợ bao nhiêu VLAN tối đa?
7. Có thể thay đổi VLAN cho port đang hoạt động không?
8. VLAN có tác động đến tốc độ mạng không?
9. Làm sao theo dõi traffic theo VLAN?
10. Có thể kết hợp VLAN với PoE+ không?
