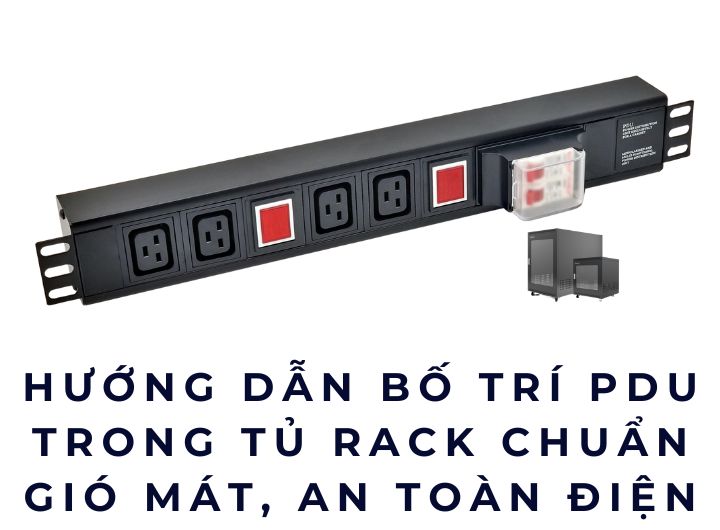

Hướng Dẫn Bố Trí PDU Trong Tủ Rack Chuẩn Gió Mát, An Toàn Điện

Hướng dẫn bố trí PDU trong tủ rack – Khi dòng điện và luồng gió phải đi cùng nhau

Một câu chuyện quen thuộc trong phòng máy nhưng ít ai để ý

Có một nghịch lý rất phổ biến trong phòng server:

Thiết bị càng đắt tiền thì… càng dễ nóng.

Nhiều hệ thống đầu tư server mạnh, switch core xịn, UPS công suất lớn, điều hòa chạy hết công suất. Nhưng chỉ sau vài tháng, nhiệt độ trong tủ rack vẫn cao, dây nguồn rối, PDU nóng bất thường, thậm chí có mùi khét nhẹ.

Khi kiểm tra kỹ, vấn đề không nằm ở server. Nó nằm ở cách bố trí PDU.

PDU không chỉ là thanh cấp điện. Nó là một phần của hệ sinh thái nhiệt và an toàn điện trong tủ rack. Nếu đặt sai chỗ, cả luồng gió lẫn dòng điện đều bị “tắc”.

Vì sao bố trí PDU sai lại gây nóng và mất an toàn?

Rất nhiều người nghĩ:

“PDU đặt đâu cũng được, miễn là cắm được điện.”

Thực tế thì không đơn giản như vậy.

Bố trí PDU sai dẫn đến:

• Cản luồng gió trước – sau của server
• Dây nguồn chắn quạt thoát nhiệt
• Tập trung tải điện tại một điểm
• Khó phát hiện sự cố điện

Luồng gió trong tủ rack giống như dòng nước. Nếu bị chắn, nhiệt sẽ tích tụ. Còn dòng điện thì giống áp lực. Nếu dồn cục, nguy cơ quá tải là điều khó tránh.

Hiểu đúng về luồng gió trong tủ rack trước khi đặt PDU

Trước khi nói đến PDU, cần hiểu một nguyên tắc cốt lõi:

Luồng gió tiêu chuẩn trong tủ rack là trước hút – sau xả.

• Mặt trước server hút gió lạnh
• Mặt sau server xả gió nóng

Mọi thiết bị đặt trong tủ rack đều phải tôn trọng quy luật này. PDU cũng không ngoại lệ.

Nếu bạn đặt PDU:

• Ở mặt trước
• Chắn đường hút gió
• Hoặc dây nguồn thả lộn xộn phía sau

Thì chính bạn đang phá vỡ hệ thống làm mát.

Các vị trí đặt PDU phổ biến và ưu – nhược điểm

Đặt PDU nằm ngang phía trên/dưới

Ưu điểm:

• Dễ lắp đặt
• Phù hợp tủ nhỏ

Nhược điểm:

• Chiếm U
• Dễ chắn gió
• Dây nguồn chồng chéo

Đặt PDU dọc phía sau tủ rack

Ưu điểm:

• Không chiếm U
• Không cản luồng gió
• Dây đi gọn gàng

Nhược điểm:

• Cần PDU chuyên dụng
• Cần tính toán chiều cao

Trong thực tế, PDU dọc phía sau luôn là lựa chọn tối ưu cho hệ thống chuyên nghiệp.

Bố trí PDU dọc: giải pháp được data center tin dùng

Khi đặt PDU dọc:

• Luồng gió trước – sau không bị ảnh hưởng
• Dây nguồn chạy song song khung rack
• Dễ phân chia tải theo từng nhánh

Bạn có thể hình dung PDU dọc giống như cột sống điện của tủ rack. Nó đứng yên một chỗ, còn thiết bị kết nối vào một cách trật tự.

Nguyên tắc vàng khi bố trí PDU để an toàn điện

Không dồn toàn bộ tải vào một PDU

Hãy chia tải:

• PDU A cho server
• PDU B cho switch
• PDU C cho thiết bị phụ

Không để dây nguồn chạm quạt thoát nhiệt

• Dây nóng + khí nóng = nguy cơ lão hóa nhanh.
• Luôn dùng PDU có aptomat

Aptomat là hàng rào cuối cùng bảo vệ hệ thống.

Bảng so sánh bố trí PDU đúng và sai

Chỉ cần thay đổi cách đặt PDU, bạn đã cải thiện được cả hiệu suất và tuổi thọ hệ thống.

PDU và quản lý dây nguồn: hai thứ không thể tách rời

Một PDU tốt nhưng dây nguồn rối thì vẫn thất bại.

Khi bố trí:

• Dùng thanh quản lý cáp
• Chia dây theo nhóm thiết bị
• Tránh chéo dây nguồn và dây mạng

Nguồn điện và dữ liệu nên đi song song nhưng không chồng chéo, giống như hai làn đường riêng biệt.

Thông số kỹ thuật PDU ảnh hưởng trực tiếp đến cách bố trí

Chọn sai loại PDU, bạn sẽ rất khó bố trí đúng dù có cố gắng.

Những lỗi bố trí PDU thường gặp trong thực tế

• Đặt PDU phía trước server
• Để dây nguồn che kín mặt sau
• Không tính toán tổng tải
• Dùng ổ kéo dài thay PDU

Những lỗi này ban đầu không thấy gì, nhưng sau 3–6 tháng, hệ thống sẽ “lên tiếng”.

Lợi ích lâu dài khi bố trí PDU đúng chuẩn

• Giảm nhiệt độ trung bình tủ rack
• Tiết kiệm chi phí làm mát
• Hạn chế sự cố điện
• Dễ nâng cấp hệ thống
• Tăng tuổi thọ server

Đây là những lợi ích không hiện ra ngay, nhưng cực kỳ đáng giá theo thời gian.

Khi nào cần nâng cấp hoặc bố trí lại PDU?

Bạn nên xem xét lại PDU nếu:

• Tủ rack thường xuyên nóng
• Dây nguồn khó kiểm soát
• Thêm thiết bị mới nhưng không còn ổ
• Aptomat hay nhảy

Đôi khi chỉ cần bố trí lại, không cần mua mới toàn bộ.

Nên chọn loại PDU nào để dễ bố trí?

• PDU dọc, vỏ kim loại
• Có aptomat
• Ổ cắm quay góc phù hợp
• Độ dài tương thích chiều cao tủ

Những yếu tố này giúp việc bố trí trở nên nhẹ nhàng hơn rất nhiều.

Mua PDU và tư vấn bố trí ở đâu để đúng ngay từ đầu?

Nếu bạn đang phân vân:

• Chọn PDU nào
• Đặt ở vị trí nào
• Phân tải ra sao

Bạn có thể để lại bình luận để trao đổi thêm với các chuyên gia Thanh nguồn PDU cho tủ rack của Siêu thị mạng, đặc biệt hữu ích khi triển khai phòng máy mới hoặc nâng cấp hệ thống.

Trước khi quyết định, hãy tham khảo đầy đủ danh mục Thanh nguồn PDU C19 cho tủ rack để chọn đúng chuẩn, đúng công suất và đúng kiểu lắp.

Nhiều hệ thống hiện nay kết hợp PDU dọc 12 ổ C13 có aptomat và PDU 12 cổng đa năng cùng hãng để tối ưu cả server và UPS.

Kết luận – PDU đặt đúng chỗ, hệ thống chạy đúng nhịp

Bố trí PDU không phải là việc phụ. Nó là nền móng cho:

• An toàn điện
• Luồng gió tối ưu
• Vận hành bền bỉ

Một tủ rack gọn gàng, mát mẻ và an toàn luôn bắt đầu từ những chi tiết tưởng chừng nhỏ nhất. Và PDU chính là một trong số đó.

5 câu hỏi thường gặp về bố trí PDU trong tủ rack

1. PDU nên đặt ở đâu là tốt nhất?

Phía sau tủ rack, dạng dọc là tối ưu nhất.

2. Có nên dùng nhiều PDU trong một tủ rack?

Nên, để chia tải và tăng an toàn.

3. PDU ngang có dùng được không?

Được, nhưng chỉ phù hợp tủ nhỏ hoặc tải thấp.

4. Dây nguồn nên đi trước hay sau server?

Luôn đi phía sau để không cản gió hút.

5. Có cần chuyên gia tư vấn bố trí PDU không?

Rất nên, đặc biệt với hệ thống nhiều thiết bị.
