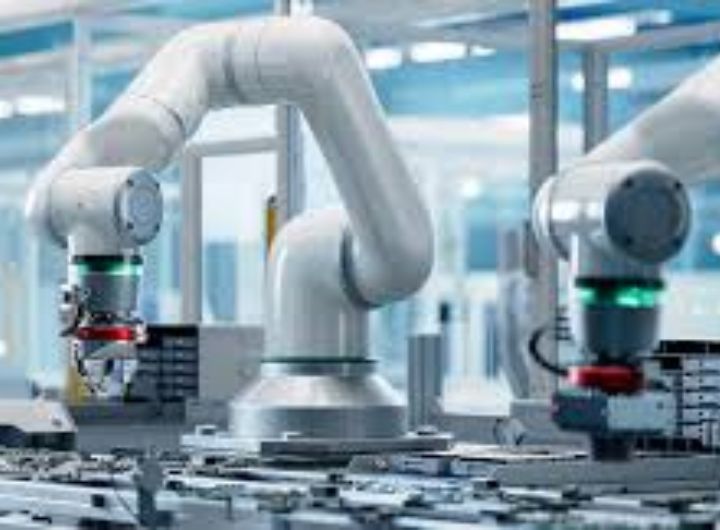

Robot kiểm tra lỗi sản phẩm điện tử là gì?

Robot kiểm tra chất lượng điện tử là hệ thống dùng camera và phần mềm AI để soi lỗi trên linh kiện hoặc sản phẩm điện tử. Thay vì công nhân phải cầm bảng mạch lên nhìn từng điểm, robot sẽ chụp hình, phân tích và báo lỗi gần như ngay lập tức. Những lỗi như thiếu linh kiện, đặt lệch, hàn chưa chuẩn hoặc bề mặt trầy xước đều có thể phát hiện được. Nhờ vậy nhà máy biết ngay sản phẩm nào đạt, sản phẩm nào cần loại ra.

Nói dễ hiểu thì robot này giống như một người kiểm hàng cực kỳ kỹ tính. Nó nhìn rất nhanh và không bị mỏi mắt như con người. Trong dây chuyền điện tử chạy tốc độ cao, đây là cách nhiều nhà máy đang dùng để kiểm soát chất lượng.

Thường hệ thống này đặt ở sau công đoạn lắp linh kiện, sau khi hàn, hoặc ở bước cuối trước khi đóng gói sản phẩm.

Robot AI kiểm tra sản phẩm điện tử hoạt động ra sao?

Cấu hình của một hệ thống kiểm tra tự động thường không quá phức tạp, nhưng phải làm đúng thì mới hiệu quả. Thường sẽ có camera công nghiệp, hệ thống đèn chiếu sáng, phần mềm xử lý hình ảnh và đôi khi có thêm robot hoặc cơ cấu phân loại.

Khi sản phẩm chạy trên băng tải, camera sẽ chụp hình ngay tại vị trí kiểm tra. Hình ảnh này được đưa vào phần mềm vision inspection để phân tích.

Phần mềm sẽ so sánh hình ảnh đó với dữ liệu chuẩn của sản phẩm. Nếu phát hiện linh kiện bị lệch, thiếu linh kiện, hàn không đều hoặc sai vị trí, hệ thống sẽ đánh dấu lỗi.

Sau đó cơ cấu phân loại sẽ đẩy sản phẩm lỗi sang một khay riêng. Những sản phẩm đạt yêu cầu thì tiếp tục đi tới bước tiếp theo.

Trong thực tế, toàn bộ quá trình này chỉ mất vài giây. Có những dây chuyền kiểm tra được hàng trăm bảng mạch trong một phút.

Robot vision inspection điện tử khác gì kiểm tra bằng mắt thường?

Nhiều nhà máy lúc đầu vẫn kiểm tra bằng công nhân. Cách này đơn giản và không cần đầu tư thiết bị. Nhưng khi sản lượng tăng thì bắt đầu lộ ra nhiều vấn đề.

Kiểm tra bằng mắt phụ thuộc khá nhiều vào người làm. Có người nhìn rất kỹ, nhưng có người lại bỏ sót lỗi. Làm việc lâu cũng dễ mỏi mắt, nhất là khi phải nhìn những linh kiện rất nhỏ.

Robot vision thì khác. Camera có thể phóng to hình ảnh lên nhiều lần nên thấy được những lỗi rất nhỏ. Ngoài ra máy làm việc liên tục nên kết quả kiểm tra gần như giống nhau suốt cả ngày.

Một điểm nữa là tốc độ. Khi dây chuyền chạy nhanh, công nhân khó kiểm tra kịp từng sản phẩm. Robot thì vẫn theo kịp tốc độ băng tải.

Tuy vậy robot cũng có điểm hạn chế. Ban đầu phải tốn thời gian thiết lập hệ thống và huấn luyện dữ liệu cho AI. Nhưng khi đã chạy ổn định thì hiệu quả thường cao hơn nhiều so với kiểm tra thủ công.

Khi nào nên dùng robot kiểm tra lỗi linh kiện điện tử?

Robot inspection phát huy hiệu quả rõ nhất khi nhà máy sản xuất số lượng lớn. Ví dụ mỗi ngày phải kiểm tra hàng chục nghìn bảng mạch hoặc sản phẩm điện tử.

Nếu vẫn kiểm tra bằng tay thì cần rất nhiều người. Chưa kể nguy cơ bỏ sót lỗi cũng cao hơn.

Những sản phẩm có linh kiện rất nhỏ cũng nên dùng robot. Ví dụ bảng mạch điện tử, module cảm biến, thiết bị IoT hoặc thiết bị điện tử tiêu dùng. Những linh kiện này đôi khi nhỏ tới mức mắt thường khó nhìn rõ.

Ngoài ra trong các ngành có yêu cầu chất lượng cao như thiết bị y tế hoặc điện tử ô tô, việc kiểm tra tự động gần như là bắt buộc.

Ngược lại, nếu sản lượng thấp hoặc sản phẩm thay đổi liên tục thì đôi khi chưa cần robot. Lúc đó kiểm tra thủ công vẫn linh hoạt hơn.

Robot kiểm tra chất lượng điện tử mang lại lợi ích gì?

1. Lợi ích đầu tiên là giảm lỗi lọt ra ngoài. Khi camera kiểm tra từng sản phẩm, khả năng phát hiện lỗi sẽ cao hơn so với nhìn bằng mắt.
2. Thứ hai là tốc độ. Robot có thể kiểm tra nhanh hơn nhiều so với con người. Khi dây chuyền tăng sản lượng, hệ thống vẫn theo kịp.
3. Một lợi ích khác là dữ liệu. Mỗi lần kiểm tra đều có hình ảnh lưu lại. Nếu sau này khách hàng phản hồi có lỗi, nhà máy có thể xem lại dữ liệu để tìm nguyên nhân.

Ngoài ra robot giúp công việc kiểm tra bớt áp lực hơn cho công nhân. Thay vì phải ngồi soi từng bảng mạch, nhân viên có thể chuyển sang công việc giám sát hệ thống.

Robot kiểm tra lỗi sản phẩm điện tử có nhược điểm gì?

Điểm dễ thấy nhất là chi phí đầu tư ban đầu. Một hệ thống vision inspection hoàn chỉnh gồm camera, đèn chiếu sáng, máy tính xử lý và phần mềm AI. Tổng chi phí không hề nhỏ.

Ngoài ra hệ thống cũng cần kỹ thuật viên hiểu về machine vision. Nếu camera đặt chưa đúng hoặc ánh sáng không chuẩn, kết quả kiểm tra có thể sai.

Một vấn đề khác là khi sản phẩm thay đổi thiết kế, hệ thống có thể phải cập nhật lại dữ liệu nhận diện. Việc này cần thời gian để hiệu chỉnh.

Vì vậy trước khi đầu tư, nhà máy nên tính toán kỹ xem sản lượng và nhu cầu kiểm tra có đủ lớn hay không.

Làm sao để chọn đúng hệ thống robot kiểm tra điện tử?

• Trước khi đầu tư robot inspection, điều quan trọng nhất là xác định rõ mình cần kiểm tra lỗi gì.
• Có nhà máy chỉ cần phát hiện thiếu linh kiện. Nhưng cũng có nơi cần kiểm tra cả lỗi hàn, sai vị trí hoặc bề mặt linh kiện.
• Tiếp theo là tốc độ dây chuyền. Nếu băng tải chạy rất nhanh thì hệ thống camera phải đủ nhanh để chụp và xử lý hình ảnh kịp thời.
• Một yếu tố khác là khả năng mở rộng. Nhiều nhà máy ban đầu chỉ kiểm tra một công đoạn. Sau khi thấy hiệu quả mới lắp thêm ở các bước khác.

Ngoài ra nên chọn giải pháp dễ tích hợp với dây chuyền hiện có. Ví dụ có thể kết nối với robot gắp linh kiện hoặc hệ thống phân loại tự động.

Ví dụ thực tế trong một nhà máy điện tử

• Có một nhà máy sản xuất bảng mạch trước đây dùng khoảng 12 nhân viên để kiểm tra sản phẩm sau khi lắp linh kiện. Công việc chủ yếu là nhìn bảng mạch rồi tìm lỗi.
• Vấn đề là khi dây chuyền chạy nhanh, việc kiểm tra bắt đầu quá tải. Một số lỗi nhỏ như linh kiện đặt lệch hoặc thiếu linh kiện bị bỏ sót.

Sau khi lắp hệ thống camera inspection, mỗi bảng mạch đều được chụp hình và kiểm tra tự động. Khi phát hiện lỗi, hệ thống sẽ đẩy bảng mạch đó ra khỏi dây chuyền.

Sau vài tháng chạy thử, số lượng sản phẩm lỗi giảm đáng kể. Nhà máy cũng không cần nhiều người ngồi kiểm tra như trước nữa.

Điều quan trọng là họ có dữ liệu lỗi rất rõ. Biết lỗi thường xảy ra ở công đoạn nào để xử lý tận gốc.

Một vài lưu ý khi triển khai robot inspection

Có một điều nhiều người nghĩ đơn giản nhưng thực tế lại khá quan trọng, đó là ánh sáng. Camera vision rất nhạy với ánh sáng nên nếu thiết kế đèn không đúng, hệ thống có thể nhận diện sai.

Ngoài ra nên thử nghiệm hệ thống trên một công đoạn trước. Khi chạy ổn định rồi mới mở rộng ra toàn dây chuyền.

Một kinh nghiệm nữa là nên đào tạo kỹ thuật viên nội bộ. Khi hệ thống cần điều chỉnh hoặc bảo trì, nhà máy có thể xử lý nhanh mà không phải phụ thuộc hoàn toàn vào nhà cung cấp.

FAQ về robot kiểm tra chất lượng điện tử

• Robot vision inspection có thể phát hiện những lỗi nào?

Hệ thống có thể phát hiện nhiều lỗi như thiếu linh kiện, linh kiện đặt sai vị trí, lệch hướng, lỗi hàn, trầy xước bề mặt hoặc sai hình dạng linh kiện.

• Robot kiểm tra có thay thế hoàn toàn công nhân không?

Không hoàn toàn. Robot làm phần kiểm tra tự động, nhưng vẫn cần con người để giám sát hệ thống và xử lý các trường hợp đặc biệt.

• AI trong hệ thống inspection có cần huấn luyện dữ liệu không?

Có. AI cần được cung cấp hình ảnh sản phẩm đạt chuẩn và sản phẩm lỗi để học cách nhận diện. Khi dữ liệu đủ tốt thì hệ thống phát hiện lỗi sẽ chính xác hơn.

• Thời gian triển khai một hệ thống inspection thường bao lâu?

Nếu dây chuyền đơn giản thì có thể triển khai trong vài tuần. Những hệ thống phức tạp hơn có thể cần vài tháng để tối ưu.

• Robot kiểm tra chất lượng có thể lắp vào dây chuyền sẵn có không?

Trong nhiều trường hợp hoàn toàn có thể. Hệ thống camera inspection thường được thiết kế để tích hợp với băng tải và các thiết bị có sẵn trong nhà máy.
