Hướng dẫn quản lý cáp mạng

Mạng cáp quang thành công đòi hỏi cơ sở hạ tầng được xây dựng tốt dựa trên hệ thống quản lý cáp mạng mạnh mẽ. Việc quản lý cáp mạng quang có tác động trực tiếp đến độ tin cậy, hiệu suất và chi phí của mạng. Nó cũng ảnh hưởng đến việc bảo trì và vận hành mạng cũng như khả năng cấu hình lại và mở rộng mạng, khôi phục dịch vụ và triển khai các dịch vụ mới một cách nhanh chóng.

Mẹo để quản lý cáp mạng phù hợp

Công cụ quản lý cáp mạng hiệu quả

Bộ quản lý cáp dọc và ngang giữ cáp mạng của bạn lại với nhau để quản lý có trật tự và hiệu quả. Trong khi giữ cho hệ thống cáp sạch và đẹp trong tủ mạng/máy chủ, chúng cũng hỗ trợ duy trì khả năng kiểm soát bán kính uốn cong thích hợp, điều này rất quan trọng để ngăn ngừa hư hỏng cáp và giảm thiểu mất tín hiệu. Đây chắc chắn là sự lựa chọn lý tưởng để bảo vệ và thu dọn cáp quang của bạn.

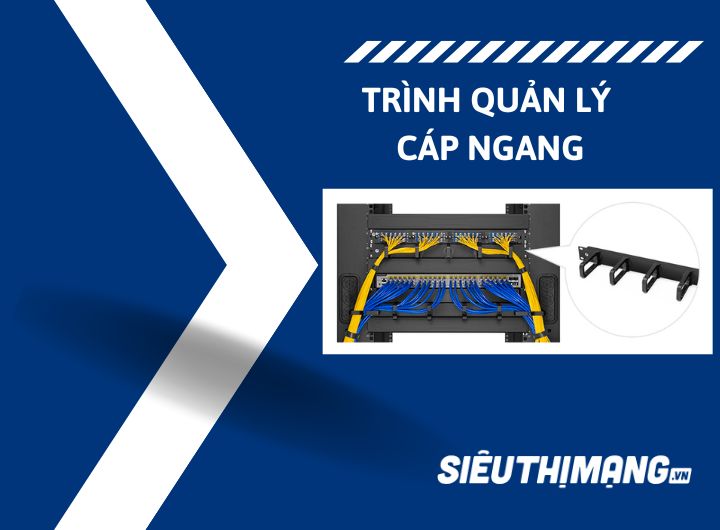

Trình quản lý cáp ngang

Sieuthimang có thể cung cấp cho bạn các dải bàn chải, vòng chữ D, ống dẫn ngón tay, thanh buộc và các bộ quản lý cáp ngang khác . Như hình minh họa sau đây, bạn có thể đặt bộ quản lý cáp ngang có vòng chữ D ở phía trước tủ hoặc giá đỡ mạng/máy chủ và sử dụng chúng để giữ các dây cáp của bạn lại với nhau một cách gọn gàng. Những công cụ này cũng hoạt động tốt với các tấm cáp quang bằng cách cung cấp một cách gọn gàng để định tuyến cáp quang từ phía sau ra phía trước của giá nơi lắp đặt các cổng chuyển mạch. Quản lý theo chiều ngang giúp giữ cho cáp không bị rối, do đó bạn có thể nhanh chóng thực hiện các thay đổi hoặc xác định, truy cập và khắc phục các sự cố cáp cụ thể.

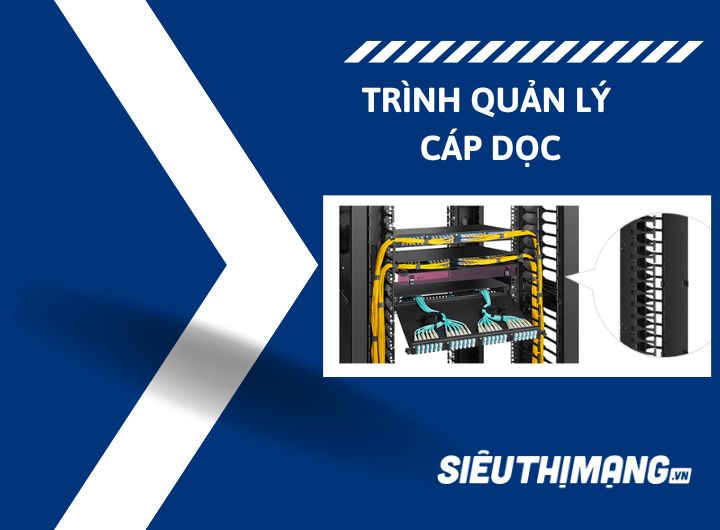

Trình quản lý cáp dọc

Có bán kính uốn cong ngón tay và bộ quản lý cáp dọc vòng chữ D cho bạn lựa chọn. Ngoài ra, bạn có thể gắn bộ quản lý cáp dọc ở cả hai bên của giá để bó cáp một cách an toàn. Kiểu quản lý này cung cấp đường dẫn dọc cho nhiều cáp tiền đề từ bộ chuyển mạch hoặc thiết bị mạng khác. Với tính năng quản lý cáp dọc, bạn cũng có thể tách dây nguồn khỏi cáp quang.

Quản lý cáp bằng vỏ cáp quang

Vỏ cáp quang là hộp chứa các thiết bị và thiết bị kết nối hoặc chấm dứt cáp quang. Chúng có nhiều loại khác nhau, bao gồm vỏ gắn trên giá và vỏ gắn trên tường để cung cấp vị trí an toàn cho cáp quang, tấm cáp quang và băng cáp quang.

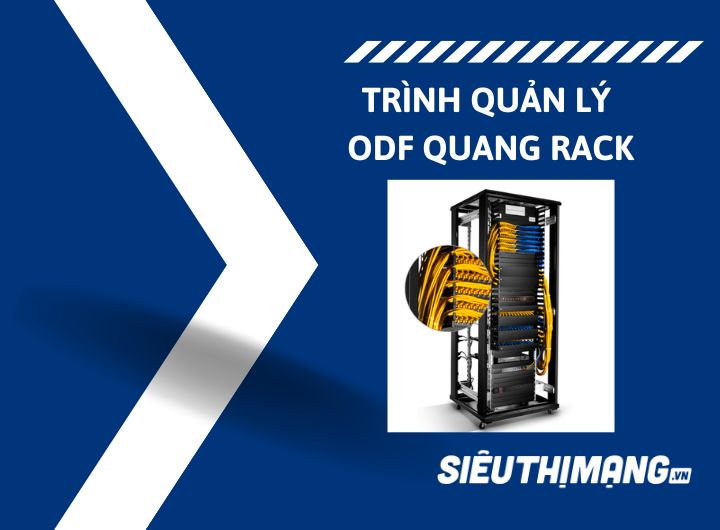

Vỏ cáp quang gắn trên giá 19 inch là loại được triển khai phổ biến nhất trong việc quản lý và chấm dứt cáp mạng và thường có hai dòng sản phẩm khác nhau, có nhiều kích cỡ (1U/2U/4U) và có thể chứa tới 144, 288 và 432 sợi tương ứng. Dòng FHZ chỉ có kích thước 1U và có thể chứa tới 216 sợi. Tất nhiên, có sẵn các cấu hình khác – đây chỉ là những cấu hình phổ biến nhất. Vỏ cáp quang gắn trên giá cung cấp giải pháp mật độ cao giúp tiết kiệm không gian quý giá và đơn giản hóa việc quản lý cáp trung tâm dữ liệu.

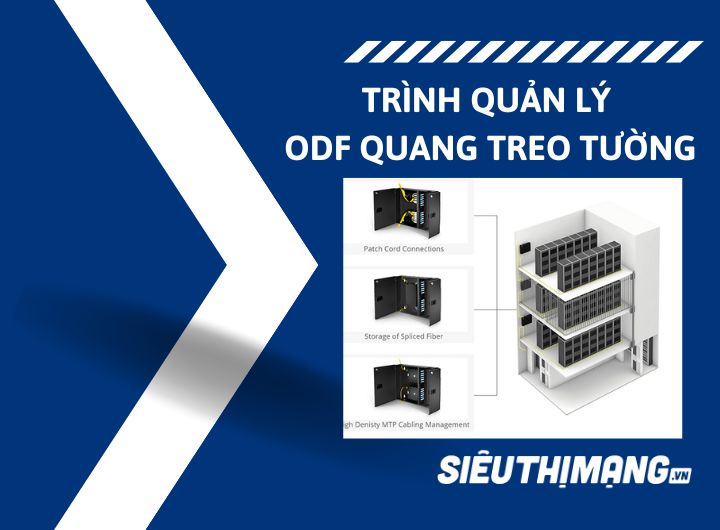

Vỏ ODF quang treo tường

Vỏ sợi quang treo tường CABLEXA có ba loại: 1 cổng, 2 cổng và 4 cổng, có thể chứa các tấm quang hoặc băng cassette bộ điều hợp sợi dòng  1 cái, 2 cái và 4 cái (không bao gồm 36F). Nó cung cấp một điểm hội tụ thuận tiện để kết nối và ghép nối trong các ứng dụng treo tường. Vỏ có giải pháp được thiết kế tốt để quản lý cáp và cáp trên cả các lỗ vào và ra của vỏ.

Để chọn cấu hình vỏ ODF quang dạng rack phù hợp:

Số lượng kết nối cần thiết : Chúng xác định số lượng đơn vị giá đỡ (RU) cần thiết. Vỏ gắn trên giá có số lượng RU lớn hơn có thể chứa được nhiều bảng chuyển đổi sợi quang hơn. Số lượng bộ điều hợp được tải trên bảng bộ điều hợp càng nhiều thì vỏ có thể chứa được càng nhiều sợi.

Khả năng tiếp cận : Loại có phần trên có thể tháo rời sẽ rẻ hơn nhưng khó tiếp cận hơn khi thêm hoặc di chuyển cáp. Loại trượt ra hoặc xoay ra có các khay hỗ trợ đi ra ngoài, giúp việc tiếp cận bên trong trở nên đơn giản hơn. Tuy nhiên, chúng có giá cao hơn.

Bảng điều khiển gắn phẳng : Một tùy chọn là vỏ ODF gắn phẳng để gắn bộ điều hợp cáp quang. Các cấu hình giá đỡ khác có thể có một số mặt trước có thể tháo rời. Cấu trúc plug-and-play của chúng giúp việc lắp đặt mạng cáp quang trở nên nhẹ nhàng và khiến chúng trở thành giải pháp quản lý cáp tuyệt vời.

Kết luận

Quản lý cáp mạng hiệu quả giúp cải thiện hình thức vật lý trong tủ mạng, khả năng truy xuất nguồn gốc cáp, luồng không khí, hiệu quả làm mát và thời gian khắc phục sự cố đồng thời loại bỏ khả năng xảy ra lỗi của con người. Bằng cách này, bạn có thể truy cập cáp trong mạng của mình một cách thuận tiện và nhanh chóng để thực hiện sửa chữa, nâng cấp hoặc các thay đổi khác. Điều quan trọng không kém là giữ cho mạng cáp quang của bạn gọn gàng và được quản lý tối ưu có nghĩa là bảo vệ mạng để đảm bảo tính toàn vẹn của tín hiệu. Bạn vẫn chưa chắc chắn về các công cụ hoặc phương pháp sử dụng cho giải pháp quản lý cáp cụ thể của mình? Liên hệ với chúng tôi qua email hoặc truy cập web để khám phá các lựa chọn của bạn!
